箱型固定式交流金屬封閉開關設備
XGN口-12
XGN□-12箱型固定式交流金屬封閉開關設備(簡稱開關柜)，用于12kV及以下三相交流50Hz系統中作為接受與分配電能之用，特別適合于頻繁操作的場合，其母線系統為單母線也可派生出單母線旁路和雙母線結構，本開關柜為金屬封閉箱式結構，柜體骨架由型材拼裝而成，柜內用鋼板分隔為斷路器室、母線室、繼電器室、電纜室，并可通過門上視察窗和柜內照明燈觀察主要元器件運行情況。
本開關柜符合國家標準GB3906《3.6kV~40.5kV交流金屬封閉開關設備》及國際標準IEC62271-200:2003的要求，并且具有“五防”閉鎖功能，開關柜的主開關采用ZN28A-10系列真空斷路器配用CT8-10、ZN73(VS1)等整體式斷路器，隔離開關柜采用GN30-10旋轉式隔離開關、GN22-10大電流隔離開關和GN30-10旋轉式大電流隔離開關系列產品。
本開關柜符合國家標準GB3906《3.6kV~40.5kV交流金屬封閉開關設備》及國際標準IEC62271-200:2003的要求，并且具有“五防”閉鎖功能，開關柜的主開關采用ZN28A-10系列真空斷路器配用CT8-10、ZN73(VS1)等整體式斷路器，隔離開關柜采用GN30-10旋轉式隔離開關、GN22-10大電流隔離開關和GN30-10旋轉式大電流隔離開關系列產品。

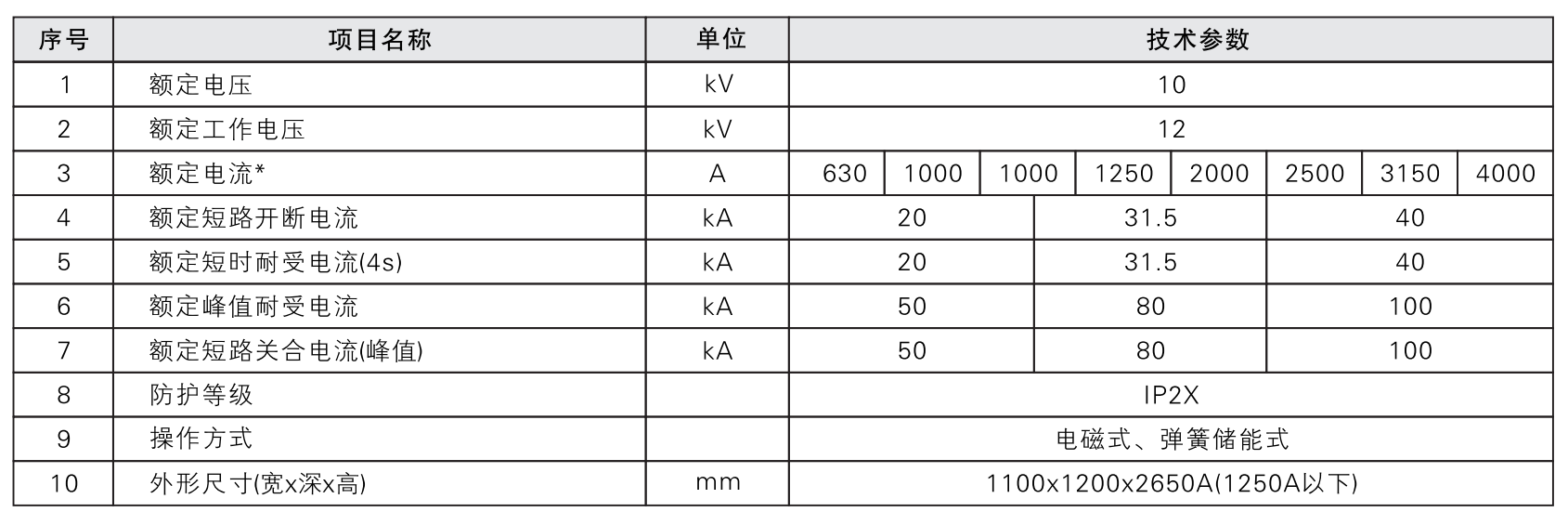

產品參數
Product parameter
